DLC32 - Placa de 32 bits para máquina de grabado láser - ESP32, WIFI, GRBL

Versión: 2.1

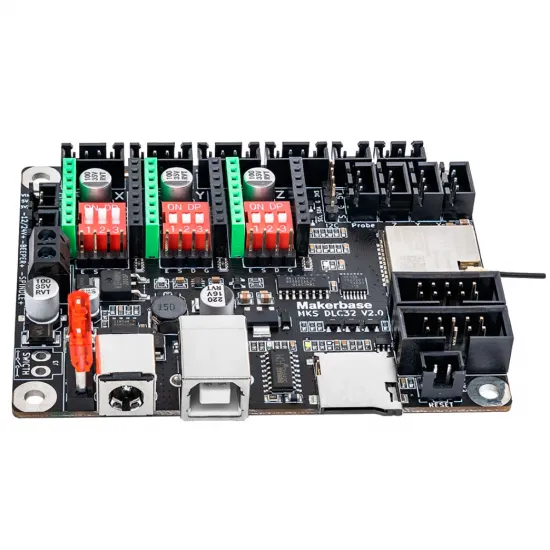

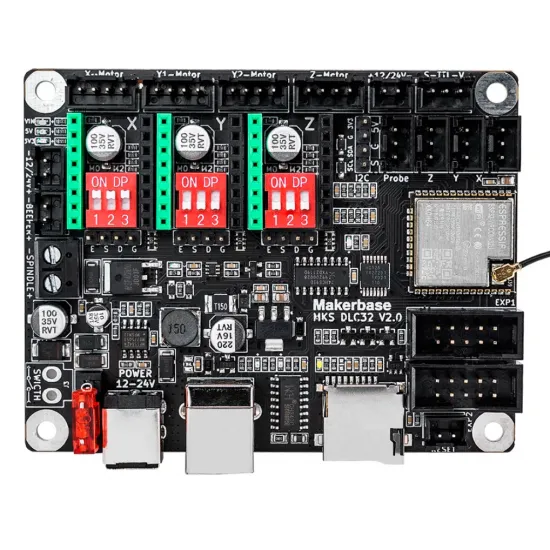

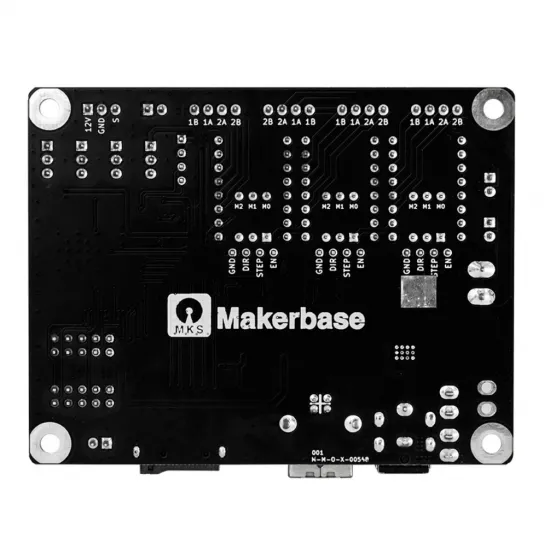

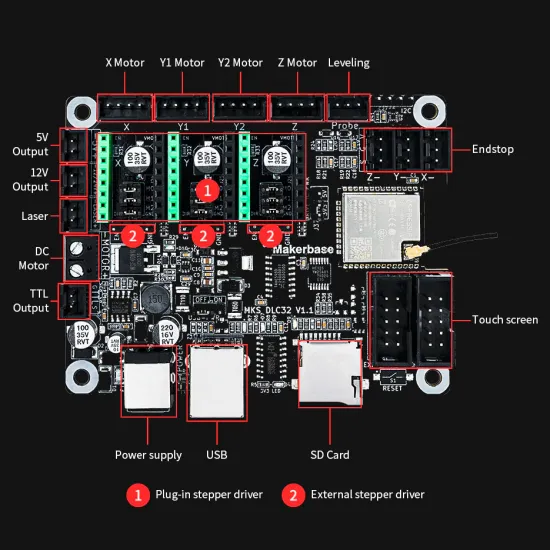

La placa base MKS DLC32 es una placa control de grabado  desarrollado para máquinas de grabado de escritorio. El hardware está equipado con un módulo ESP32 de alta velocidad de 32 bits, función WIFI integrada y controla directamente una pantalla táctil a color de 3,5 pulgadas; Puede realizar grabados rápidos. Los orificios de montaje y el tamaño de la placa de MKS DLC32 son compatibles con MKS DLC.

Características:

ESP32-WROOM-32U (Flash de 8M). Chip ESP32-DOWD-V3 incorporado, microprocesador LX6 de 32 bits de doble núcleo Xtensa®, compatible con frecuencia de hasta 240 MHz.

La placa base utiliza el módulo ESP32-WROOM-32U, que incorpora un MCU de alta velocidad de 32 bits de doble núcleo con hasta 240 MHz. Y WIFI integrado, módulo Bluetooth, el rendimiento es muy potente.

Además, el módulo tiene un chip de memoria Flash de 8 M bytes integrado, que proporciona una protección eficaz.

Velocidad de grabado de hasta 8000 mm/min: gracias a la velocidad de giro de E/S de alta velocidad del módulo de control principal y un temporizador potente, MKS DLC32 puede lograr una velocidad de grabado de muy alta velocidad, cuya medida puede alcanzar los 8000 mm/min.

Efecto de grabado: la frecuencia PWM de MKS DLC32 puede ser tan alta como decenas de kHz (el esquema tradicional es inferior a 980 Hz), lo que satisface completamente las necesidades de varios cabezales láser semiconductores. El efecto de grabado es más delicado que el esquema de grabado de escritorio tradicional y la expresión en escala de grises es más suave.

Control WEB: MKS ha desarrollado la página WEB de DLC32. Siempre que inicie sesión en la dirección IP de la placa base con un navegador en la LAN, puede realizar varias operaciones de grabado, transferencias de archivos, etc.

Aplicación móvil: MKS también ha desarrollado una aplicación de teléfono móvil compatible, que puede editar imágenes, convertir archivos de grabado de introducción de imágenes y transferirlos a la placa principal además del control convencional.

Grabado offline: MKS ha desarrollado la página WEB de DLC32. Siempre que inicie sesión en la dirección IP de la placa base con un navegador en la LAN, puede realizar varias operaciones de grabado, transferencia de archivos, etc.

Especificaciones:

• MCU: ESP-32-WROOM-32U (32 bits)
• Frecuencia MCU: 240 MHz
• Memoria flash: 9182 kB
• RAM: 520kB
• Velocidad del láser: <= 8000 mm/min
• Grabado de PC: Soporta
• Modo fuera de línea: Soporta
• LC: compatible, TFT táctil de 3,5 pulgadas
• WiFi a bordo: Soportea
• Control web: Soporta
• Control de aplicaciones móviles: soporte
• GRBLaser: Soporta
• LightBurn: Soporta
