¿Qué es Arachne?

Es el nuevo generador de perímetros, desarrollado por Ultimaker para Cura, e implementado también en los programas basados en Slic3r como Super Slicer y Prusa Slicer.

¿Qué ventajas tiene sobre los generadores de perímetros clásicos?

Hasta ahora, los generadores de perímetros usaban una anchura de extrusión estática, vinculada al ancho de la boquilla, esto generaba en algunas zonas "Agujeros", que posteriormente se podían rellenar con pasadas adicionales si activamos "rellenar agujeros", estas pasadas si que tienen un ancho variable en función del espacio que quedaba.

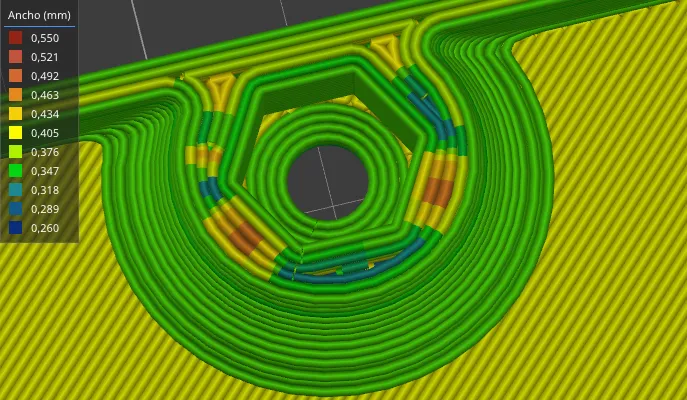

Esta solución está bien, funciona perfectamente, pero Arachne nos trae algo mejor: perímetros de anchura variable. De esta forma la anchura de extrusión además de quedar vinculada al diámetro de la boquilla, se ajusta en función de la geometría de la zona a rellenar, evitando huecos y pasadas adicionales en muchos casos. No sólo da resultados más precisos, si no que además imprimiremos más rápido.

Cabe señalar que puede tener una contraprestación, al usar anchura variable es posible que podamos tener más cambios de flujo en algunas impresiones, y esto puede empeorar los resultados en impresoras 3D bowden y/o con "Pressure advance" mal calibrado.


Tipo de piezas en la que puede suponer una ventaja:

  • Cajas y carcasas.

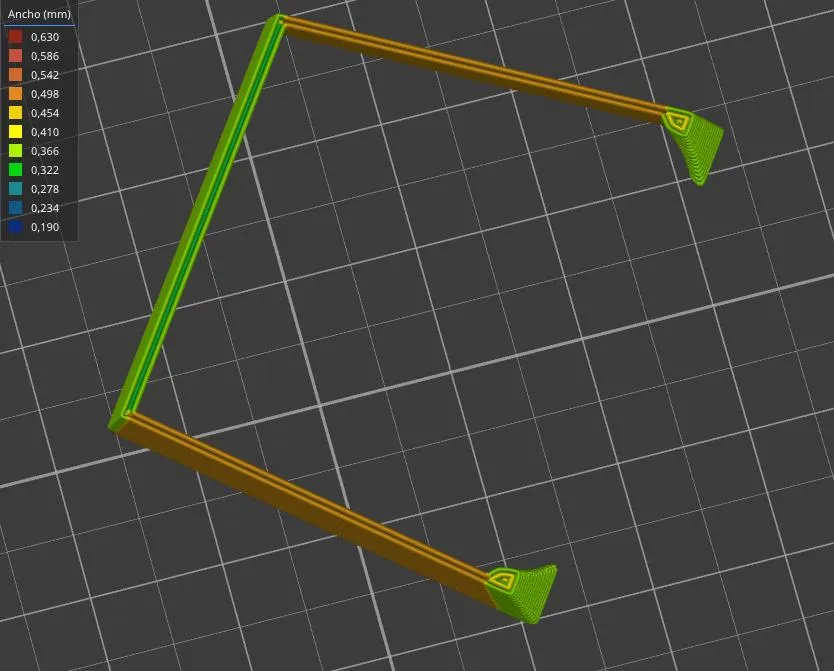

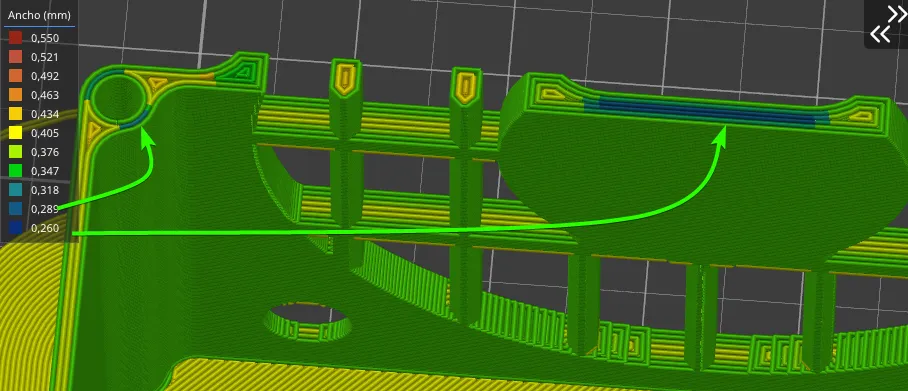

    Hasta ahora al hacer una caja o carcasa con paredes delgadas, como por ejemplo la caja para la electrónica de nuestras impresoras 3D, debíamos usar grosores que sean múltiplos de la anchura de extrusión que deseásemos usar. Por ejemplo, su usamos una anchura de extrusión de 0.5, podemos usar grosores de 1, 2, y 3mm para para que estas paredes se hagan con 2, 4 y 6 pasadas respectivamente. Si queríamos usar un grosor de 2.1mm por ejemplo, haría 4 pasadas de 0.5, y una pasada adicional de 0.1 para rellenar el hueco, cosa que sería un desperdicio de tiempo.
    Arachne repartirá ese 0.1 entre los perímetros adyacentes, evitando la necesidad de la pasada adicional.

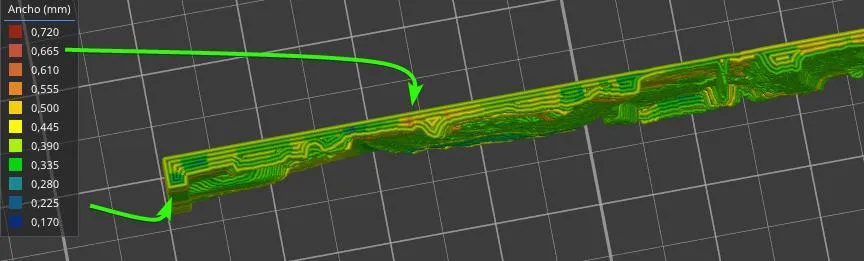

  • Hélices y piezas delgadas con diámetros variables.
    Con este tipo de piezas tenemos el mismo problema que con las cajas y carcasas, agravado por que no podemos elegir los grosores libremente, ya que dependerán de la geometría de la pieza, en algunas zonas tendremos rellenos de hueco excesivamente delgados y en otras zonas excesivamente gruesos, que pueden suponer, además un peor acabado superficial, con este motor estos problemas se evitan en gran medida.



  • Litografías.
    Aquí notaremos una enorme mejora, ya que el llenado de huecos es más preciso, además necesitaremos menor número de pasadas, por lo que tendremos resultados más nítidos y limpios.

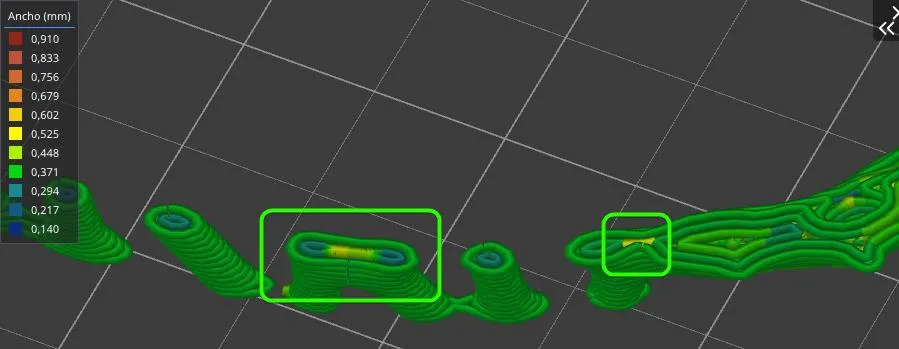

  • Modelos muy detallados.
    Este motor es más preciso calculando las cantidades de material que deposita en cada extrusión, y además redondea cada perímetro adicional, por lo que nuestra impresora hará movimientos más suaves y precisos que repercuten en el acabado final.

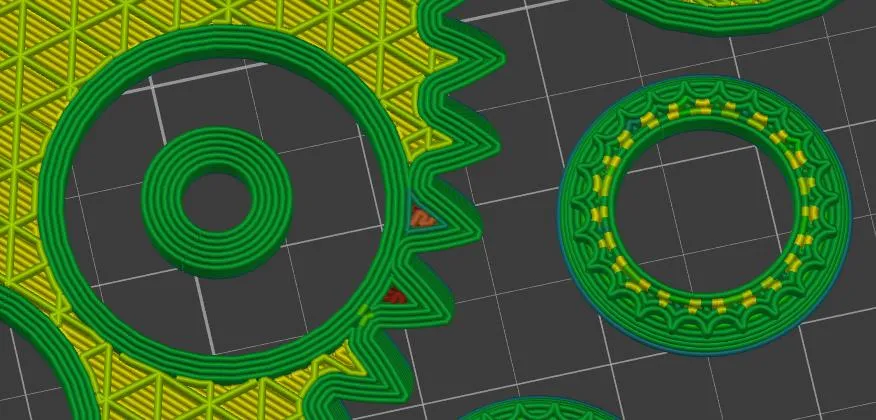

  • Piezas mecánicas muy angulosas.
    El perímetro exterior recorrerá la superficie exterior de la pieza como hasta ahora, pero los perímetros interiores irán siendo redondeados, suavizando la carcasa de la pieza internamente y evitando la acumulación de tensiones que se producen en los vértices.




¿Quieres probarlo?

Super Slicer, nuestro programa de corte preferido lo incluye a partir de la versión 2.5.59. Cura lo incluye por defecto a partir de la versión 5.


Para los más curiosos:
Arachne (Aracne en castellano), en la mitología grecorromana fue una tejedora que alardeó de ser más habilidosa que la diosa Atenea, que tiene su equivalente en la romana Minerva, diosa de la artesanía y la sabiduría, un nombre muy apropiado, ¿No crees?
